應用領域
◆電廠及電力系統? ? ? ? ? ? ? ? ? ? ??◆工業自動化控制/辦公自動化控制
◆證券交易/郵電電信? ? ? ? ? ? ? ? ?◆廣播電視/國防系統/石油化工
產品介紹

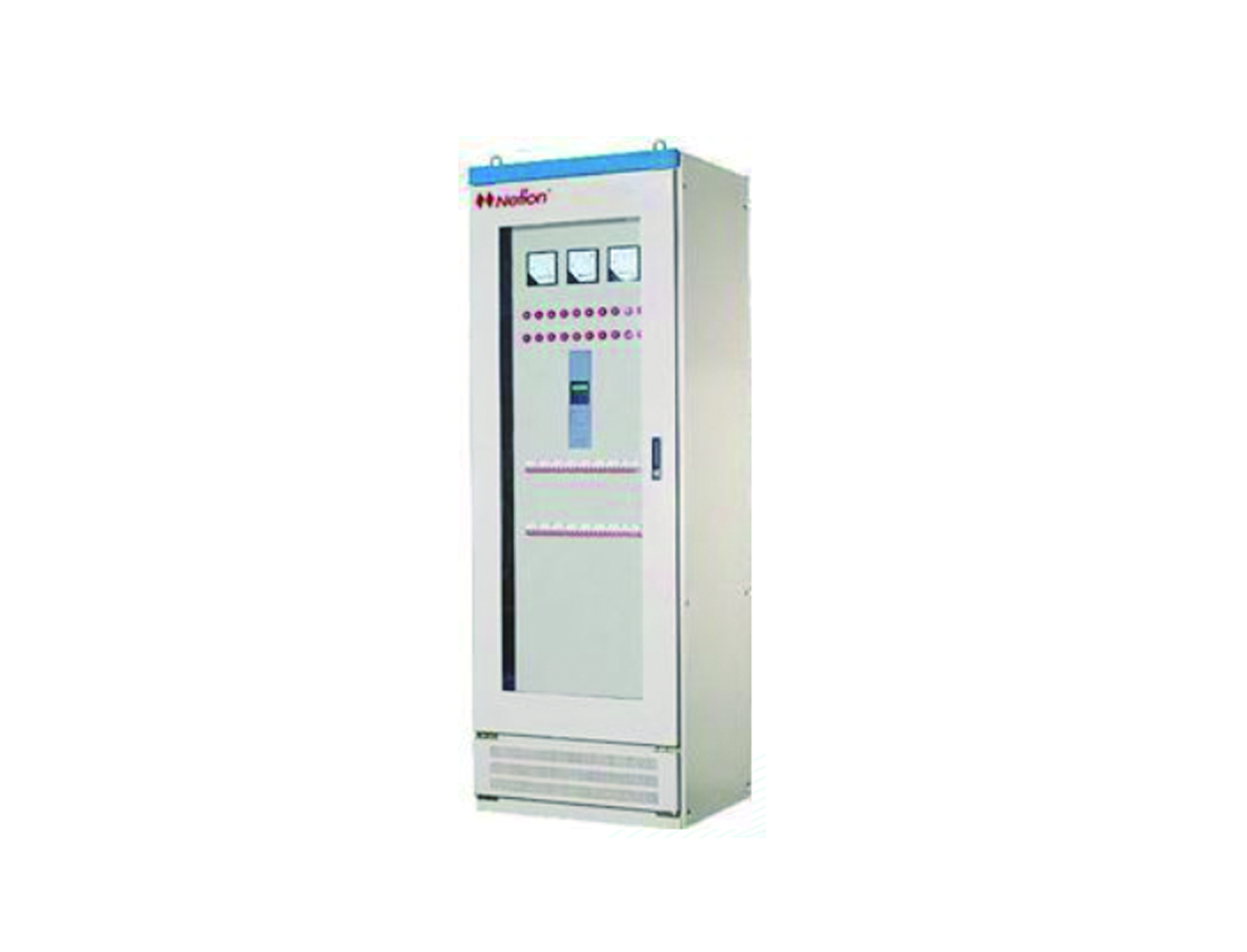

電力專用DL系列UPS專為中國電網環境設計，直流供電直接匹配電力系統110/220VDC的直流電源，采用DSP控制技術，應用先進的IGBT組件，極寬的輸入電壓范圍，節省成本，效率高，易于管理，操作簡便，能夠?qū)φ麄€(gè)網絡中的硬件設施、運行程序和數據、以及數據的傳輸途徑進行全面保護，是一個高度可靠、性能齊全、高度智能化的供電系統。
1、多組CPU智慧型控制
先進的多組CPU智慧型控制藉由微處理器為基礎的數字化軟件，能精確掌控UPS各項參數并對其進行全面的控制，提供足夠的計算能力，確保UPS隨時處于最佳工作狀態。
2、 先進的IGBT逆變技術
先進的IGBT技術與高頻脈寬調制技術（PWM）相結合，降低系統噪音及電力損失，確保客戶能在各種工作負荷狀態下獲得高品質電壓輸出及最高的效益。
3、先進的相位平衡技術
采用目前最先進的相位平衡技術，穩定性能好，即使在缺相的情況下仍能正常工作，特別適合許多電力環境比較惡劣的地方工作。
4.、三相輸出100%不平衡負載
三相輸出100%不平衡負載及非線性負載適合性最強，額定容量無需差額使用。當三相負載100%不平衡或單相、雙相負載。
5、完美的輸入輸出缺相保護功能
使三相輸出中有一相輸入輸出異常或缺相時，則會自動報警，以保護機器本身及三相負載。
6、智能型旁路開關
當UPS在旁路模式操作下可自動偵測市電電壓，若輸入電壓超過額定電壓-20%~+15%范圍，將自動關閉輸出，保護負載設備及UPS本身。
7、完善的保護功能
具有交流輸入輸出過壓、欠壓保護，輸出過載短路保護，電池欠壓預警保護，機內過溫保護，從而極大的保證了系統運行的穩定性和可靠性。
8、特殊的靜態開關設計
具備真正的零中斷運作，因?yàn)檩敵鼍哂懈綦x變壓器，可以實現電池隔離，在此基礎上設計的靜態開關電路，保證任何狀態轉換下，輸出電壓均無中斷時間，是真正意義的零中斷，保護了用戶負載正常安全的工作。
9、電池開機功能
機器具有電池開機功能，可在UPS無市電輸入時，允許由電池激活，提供穩定的交流電力輸出，為客戶提供方便靈活的方案。
性能特點
●雙變換在線式設計結構；
●先進的IGBT功率器件；
●直流220VDC或110VDC輸入；
●三相100%不平衡負載可連續運行；
●采用電力標準屏柜設計；
●直流屏與市電的完全隔離；
●數字化控制靜態開關零切換；
●旁路穩壓功能，手動旁路功能；
●提供多語言LCD液晶智能監控界面；
●智能型檢測及RS232/485監控。
?
1、DL2K～20K（單進單出機型）
型號 | DL2K | DL3K | DL6K | DL10K | DL15K | DL20K |
容量(KW) | 2KVA/1.6 | 3KVA/2.4 | 6KVA/4.8 | 10KVA/8 | 15KVA/12 | 20KVA/16 |
交流輸入電壓 | 單相兩線+地線,220V±25% |
交流輸出電壓 | 220V±0.5% |
直流電壓 | 220V（110V） |
直流電壓范圍 | 180V～300V(90V～150V) |
噪音 | ≤52dB(距離1m) | ≤60dB(距離1m) |
尺寸
? (W×D×Hmm) | 530×264×592 | 620×343×725 | 620×343×995 |
或800×600×2260 |
重量(Kg)
? (不含電池) | 85 | 110 | 130 | 205 | 230 | 260 |
交流輸入 | 頻率 | 50Hz/60Hz±10% |
功率因數 | ≥92% |
交流輸出 | 頻率 | 50Hz/60Hz±0.05%(直流供電時) |
波形 | 純正弦波,失真度<3%(線性負載),<5%(非線性負載) |
不平衡電壓 | 平衡負載≤1%,不平衡負載≤3% |
相移角度 | 平衡負載≤1°,不平衡負載≤3° |
動態瞬變范圍 | 輸出0～50%～100%時≤3%,恢復時間≤10ms |
過載能力 | 125%≥10 ? Min,150%≥20s |
峰值因數 | 5:1 |
切換時間 | 純?cè)诰€式零轉換 |
效率 | 輸入交流至輸出交流 | 91%以上 |
警告聲 | 直流放電 | 主電源失效，每4秒鐘鳴叫一次 |
直流低壓，每1秒鐘鳴叫一次 |
直流放電停止，連續鳴叫 |
故障異常 | 連續鳴叫 |
內部保護裝置LCD面板 | 直流電 | 直流電低電壓自動關機，無熔絲開關保護 |
過載 | 過載（110～150%）30秒后自動跳至BYPASS，自動恢復 |
過溫度 | UPS內部溫度>85℃，自動跳至BYPASS |
輸出短路 | 限流，自動關機，保險絲及無熔絲開關保護 |
UPS異常 | 自動跳至BYPASS由市電供電 |
LCD顯示器 | 顯示輸入、輸出電壓、頻率、直流電壓、輸出功率（%） |
系統性能 | 系統性能MTBF | 30萬小時 |
環境范圍溫度 | -10℃～50℃,溫度0-93%不結露,海拔≤3000m |
支持軟件界面 | Novell ? Netware Microsoft Windows9x Windows2000 Windows NT Linux |
其它 | 防塵防潮設計、輸入、輸出隔離變壓器、雷電突波吸收 |
??
2、DL6K～DL60K（三進單出機型）
型號 | DL6K | DL10K | DL15K | DL20K | DL30K | DL40K | DL50K | DL60K |
容量(KW) | 6KVA
? /4.8 | 10KVA
? /8 | 15KVA
? /12 | 20KVA
? /16 | 30KVA
? /24 | 40KVA
? /32 | 50KVA
? /40 | 60KVA
? /48 |
交流輸入電壓 | 三相四線+地線,380V±25% |
交流輸出電壓 | 220V±0.5% |
直流電壓 | 220V(110V) | 220V |
直流電壓范圍 | 180V～300V(90V～150V) | 180V～300V |
噪音 | ≤60dB(距離1m) | ≤65dB(距離1m) |
尺寸
? (W×D×Hmm) | 620×343×995 | 550×600×1135 | 650×700×1510 | （650×700×1510）×2 或（800×600×2260）×2 |
或800×600×2260 |
重量(Kg)
? (不含電池) | 150 | 195 | 220 | 270 | 460 | 520 | 620 | 710 |
交流輸入 | 頻率 | 50Hz/60Hz±10% |
功率因數 | ≥92% |
交流輸出 | 頻率 | 50Hz/60Hz±0.05%(直流供電時) |
波形 | 純正弦波,失真度<3%(線性負載),<5%(非線性負載) |
不平衡電壓 | 平衡負載≤1%,不平衡負載≤3% |
相移角度 | 平衡負載≤1°,不平衡負載≤3° |
動態瞬變范圍 | 輸出0～50%～100%時≤3%,恢復時間≤10ms |
過載能力 | 125%≥10 ? Min,150%≥20s |
峰值因數 | 5:1 |
切換時間 | 純?cè)诰€式零轉換 |
效率 | 輸入交流至輸出交流 | 91%以上 |
警告聲 | 直流放電 | 主電源失效，每4秒鐘鳴叫一次 |
直流低壓，每1秒鐘鳴叫一次 |
直流放電停止，連續鳴叫 |
故障異常 | 連續鳴叫 |
內部保護裝置LCD面板 | 直流電 | 直流電低電壓自動關機，無熔絲開關保護 |
過載 | 過載（110～150%）30秒后自動跳至BYPASS，自動恢復 |
過溫度 | UPS內部溫度>85℃，自動跳至BYPASS |
輸出短路 | 限流，自動關機，保險絲及無熔絲開關保護 |
UPS異常 | 自動跳至BYPASS由市電供電 |
LCD顯示器 | 顯示輸入、輸出電壓、頻率、直流電壓、輸出功率（%） |
系統性能 | 系統性能MTBF | 30萬小時 |
環境范圍溫度 | -10℃～50℃,溫度0-93%不結露,海拔≤3000m |
支持軟件界面 | Novell ? Netware Microsoft Windows9x Windows2000 Windows NT Linux |
其它 | 防塵防潮設計、輸入、輸出隔離變壓器、雷電突波吸收 |
3、DL6K～DL60K（三進三出機型）
型號 | DL6K | DL10K | DL15K | DL20K | DL30K | DL40K | DL50K | DL60K |
容量(KW) | 6KVA
? /4.8 | 10KVA
? /8 | 15KVA
? /12 | 20KVA
? /16 | 30KVA
? /24 | 40KVA
? /32 | 50KVA
? /40 | 60KVA
? /48 |
交流輸入電壓 | 三相四線+地線,380V±25% |
交流輸出電壓 | 三相四線制，380V±1% |
直流電壓 | 220V（110V）+25%/-18% | 220V+25%/-18% |
噪音 | ≤53dB(距離1m) | ≤60dB(距離1m) |
尺寸
? (W×D×Hmm) | 600x800x2260 |
重量(Kg)
? （不含電池） | 260 | 280 | 310 | 340 | 490 | 540 | 650 | 720 |
交流輸入 | 頻率 | 50Hz/60Hz±10% |
功率因數 | ≥95% |
交流輸出 | 頻率 | 50Hz/60Hz±0.05%(直流供電時) |
過載能力 | 125%≥10 ? Min,150%≥20s |
不平衡電壓 | 平衡負載≤1%,不平衡負載≤3% |
波形 | 純正弦波,失真度<3%(線性負載),<5%(非線性負載) |
峰值因數 | 5:01 |
市電轉逆變 | 0ms |
效率 | 整機效率 | ≥95% |
警告聲 | 直流放電 | 直流低壓，每1秒鐘鳴叫一次 |
直流放電停止，連續鳴叫 |
故障異常 | 連續鳴叫 |
內部保護裝置 LCD面板 | 直流電 | 直流電低電壓自動關機，無熔絲開關保護 |
過載 | 過載（110～150%）30秒后自動跳至BYPASS，自動恢復 |
過溫度 | UPS內部溫度>85℃，自動跳至BYPASS |
輸出短路 | 限流，自動關機，保險絲及無熔絲開關保護 |
UPS異常 | 自動跳至BYPASS由市電供電 |
LCD顯示器 | 顯示輸入、輸出電壓、頻率、直流電壓、輸出功率（%） |
系統性能 | 系統性能MTBF | 30萬小時 |
環境范圍溫度 | ?-10℃～50℃,溫度0-93%不結露,海拔≤3000m |
支持軟件界面 | Novell ? Netware Microsoft Windows9x Windows2000 Windows NT Linux |
其它 | 防塵防潮設計、輸入、輸出隔離變壓器、雷電突波吸收
|
